衍射时差（TOFD）检测技术

　　TOFD是一种超声衍射时间差法的无损检测方法：

　　超声TOFD方法是采用一对频率、尺寸、角度相同的纵波探头进行探伤;一个作为发射探头，另一个作为接收探头，两探头相对位置在焊缝两侧且探头中心在同一直线上，发射探头发射横向纵波，在无缺陷部位接收探头首先接收到直通波，这种波在两个探头间以纵波速度进行传播，然后接收到反射回波(back wave)。

　　如果在工件中存在裂纹缺陷，则在缺陷的两端除普通的反射波外，在缺陷的上下端点，还将分别产生衍射波，其衍射能量来源于缺陷端部。 这两束衍射波号在直通波与底面反射波之间出现。缺陷两端点的信号在时间上将是可分辨的，根据衍射波信号传播的时间差可判定缺陷高度的量值。

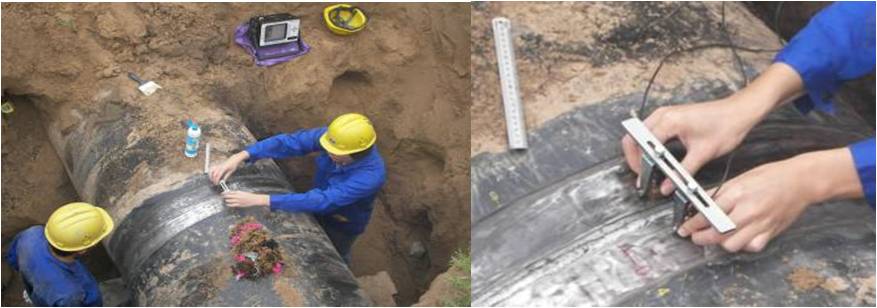

　　特点：现场适应强，对裂纹敏感度高
