DoubleB拼接处理器

真正的不丢帧处理

单卡25G的交换带宽和专利的全帧保持技术使得所有路径及通道保证不损失刷新率

真正的4K拼控，4K输入/输出全面支持

全面支持Displayport/HDMI/Duallink DVI 4K，支持4K信号的开窗漫游

采用大视超并行处理机制和全同步处理架构

保证所有输出严格全同步，所有在多屏间和各屏幕内都保持画面无任何撕裂

像素无损处理

支持多路超高分信号同时同步输入到输出，支持可选的超高分信号切割到多个高分信号，全画面保证4:4:4 像素无损处理，分毫毕现的显示效果

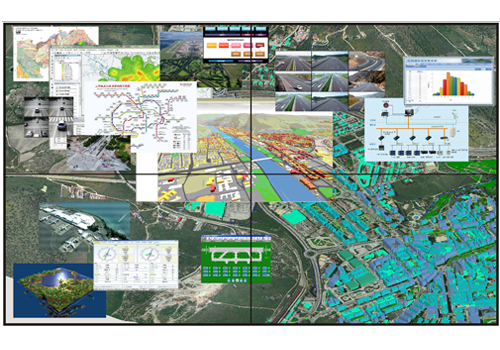

灵活的开窗漫游能力

单个物理拼接单元最大可开8路高清窗口，通过MAXPATH技术可以几乎无限扩展开窗数量

输入混插，小机箱大规模

独有的输入卡任意混插机制实现输入扩展的极大灵活性，同一个机箱规模的适应性更强

丰富的输入输出卡选项

Displayport、HDMI、DVI、VGA、HDbaseT、光纤等一应俱全并不断增加中

支持特别的DVI-M输入卡

DVI-M输入卡可以同时支持HDMI/DVI/VGA/YPbPr/Cvbs，并且可以每通道独立配置，方便用户灵活应对复杂的工程接口需求

丰富的规模选项

从1.5U到24U机箱选择，最大支持288路输入，160路输出，适应任何复杂工程需求

为LED大屏的不规则拼接方式充分设计考虑

输出端口可自定义分辨率和有效区域，与LED发送卡的带载点数相适配，适应不同点距、非标画面的完美显示

可选创意拼接输出卡

支持任意角度(0-360)旋转和任意间距创意拼接，支持大小屏混合拼接，支持LED/LCD/投影混合拼接

飓风(Tornado)系列多屏拼接处理器

4K/8K多路超高分信号无损处理，全帧保持技术无丢帧现象

超并行处理、全同步处理架构，保证严格全同步、无撕裂

输入输出支持自定义任意拼接，方便LED用户

可选创意拼接输出卡支持360度旋转和任意大小屏混合拼接

接口选项丰富，DVI-M输入方便用户选配

输入卡任意混插灵活性高

MAXPATH技术可以几乎无限扩展开窗数量

触控屏面板可视化操作

DoubleB X系列超高清多屏拼接处理器

DoubleB X系列信号采集

输入板卡及信号支持 多种输入卡可任意组合：DVI-M、HDMI、Displayport、VGA、DVI、Duallink DVI、、SDI、CVBS、HDbaseT、YPbPr/YCbCr、IP、光纤等。

其中：

DVI-M通用接口可以通过无源转换接头支持HDMI、DVI、VGA、YPbPr、Cvbs任意一种信号输入

Displayport 1.2/HDMI 2.0卡支持4K@60Hz、8K@30Hz及自定义极高清分辨率

Displayport 1.1/HDMI 1.4b/Duallink DVI卡支持4K@30Hz及自定义超高清分辨率

最大输入板卡数量 4块/1.5U;9块/3U;19块/8U;39块/12U;72块/24U

DoubleB X系列输出卡

输出信号支持 多种输出可选：DVI-I、HDMI 4K、Duallink DVI、HDbaseT等。

最大输出通道数 160通道

DoubleB X系列其他图像处理参数

图像处理能力 支持单屏画面分割、画面叠加及跨屏显示。

支持所有输出全同步输出，支持实时回显

支持图像的任意叠加、漫游、移动、缩放、裁剪等。

支持字符叠加，输入输出可叠加自定义用户字符

支持任意矩形拼接，支持输出重映射。

支持投影机任意角度旋转融合(可选)

DoubleB X系列控制参数

网络控制 1个RJ-45接口。10M/100M自适应，支持开放API。

串口控制 2个RS-232.可以支持对外联的矩阵、屏幕等第三方设备的控制。

面板控制 支持脱机图形化触控屏控制，支持实时状态显示(可选)

DoubleB X系列电气规范及可靠性

工作电压 AC输入100V~240V宽电压， 50/60Hz

整机功耗 根据实际输入输出卡配置情况

工作温度 0-70摄氏度

工作湿度 15-85%

操作系统 无操作系统纯硬件

启动时间 小于3秒

产品重量 根据实际配置

附件 AC电源线

1.5m RS232串口线和2米RJ45网线

软件 CD
