一、功能描述

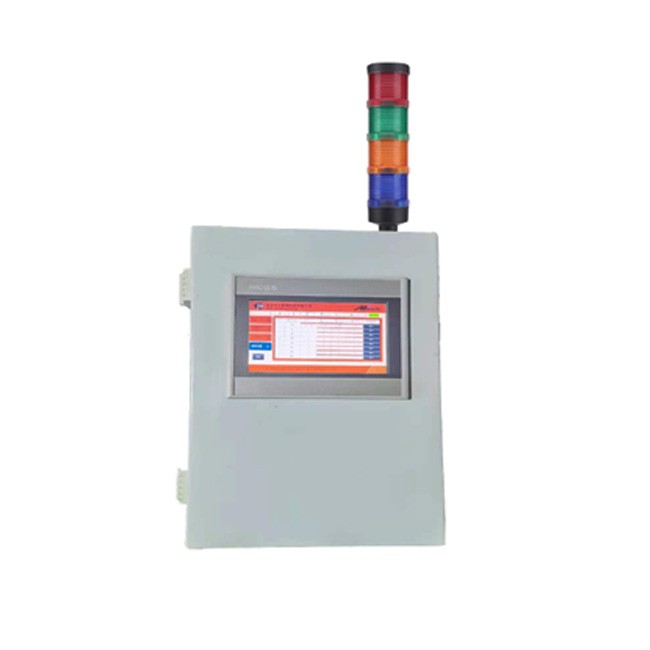

系列是工业级物联网数据采集控制终端，集成多种通信和数据处理能力，适用于实时振动温度监测、电流电压测量等工业场景。支持本地特征值与频谱计算、模拟量采集(2 路 4~20mA)、继电器控制输出，并具备多种通信方式。根据通信模组不同，分为 **CPX-22X0 A1(4G 版)** 与 **CPX-22X0 A1(WI-FI 版)**。配合工业传感器与云平台，可实现智能告警联动、远程数据查看、边缘处理与控制功能。
二、硬件参数
| 项目 | 参数 |
|------|------|
| 设备尺寸(外壳) | 400 × 300 × 170 mm(防水箱)
238.5 × 184 × 61.2 mm(控制核心) |
| 外壳材质 | ABS 防水箱 |
| 颜色 | 灰白色 |
| 安装方式 | 悬挂式 |
| 工作温度 | 0 ℃ ~ +40 ℃ |
| 储存温度 | -40 ℃ ~ +60 ℃ |
| 防护等级 | IP54.湿度 5~95% 无凝结 |
| 产品认证 | CCC(中国强制认证) |
| 通信方式 | 4G(CPX-22X0) / Wi-Fi(CPX-22X1) |
| 回传速率 | 最大 54 Mbps |
| 控制方式 | 本地按钮 + 手机 APP 控制 |
| 显示接口(选配) | 可接 10 寸液晶屏(HMI) |
三、输入输出能力
| 接口类型 | 参数说明 |
|----------|-----------|
| RS485 接口 | 支持 3 路通道，每通道支持最多 4 个传感器，9600bps，兼容 MODBUS-RTU |
| 模拟量输入 | 2 路 4~20mA 电流信号采集，可接压力、温度、电流变送器等 |
| 控制输出 | 1 路继电器输出，支持控制告警灯、蜂鸣器等外设 |
| 告警扩展 | 可选配外部声光报警器 |
| 状态显示 | 可选配10寸液晶屏实现运行状态可视化展示 |
| 数据处理能力 | 本地支持特征值、频谱等计算功能 |
| 电源输入 | AC220V/2A |
| 电源输出 | DC 12V/1A，用于传感器供电等二次设备驱动 |
四、核心特征
1. **双模通信能力**：提供4G/WI-FI两种通信选择，适配不同现场网络条件;
2. **边缘数据处理能力**：可在本地实现 FFT 分析、特征值提取与实时数据预处理;
3. **多接口采集能力**：兼容数字型(RS485)与模拟型(4~20mA)传感器;
4. **告警联动功能**：支持本地继电器输出，可联动外部告警灯/声光设备;
5. **支持多平台管理**：通过手机 APP 实现配置、查询与控制;
6. **可视化展示拓展**：可接工业平板用于数据图形化展示与状态显示;
7. **工业设计可靠性高**：采用防水ABS机壳，适应潮湿、粉尘等恶劣工业环境;
8. **供电适配性强**：支持 AC220V 输入，内置 DC12V 输出供传感器使用。
五、适配环境与典型应用
- 电机、泵、风机等关键设备的智能运维监测;
- 工业自动化系统中的模拟+数字信号融合采集与远传;
- 石化、钢铁、电力、冶金等复杂现场的远程监测部署;
- 与 SE-L01、SE-L03 等传感器组合，构建无线+有线混合物联网监测系统;
- 设备健康状态趋势监控、报警联动控制与故障预判等场景。
