一、功能描述

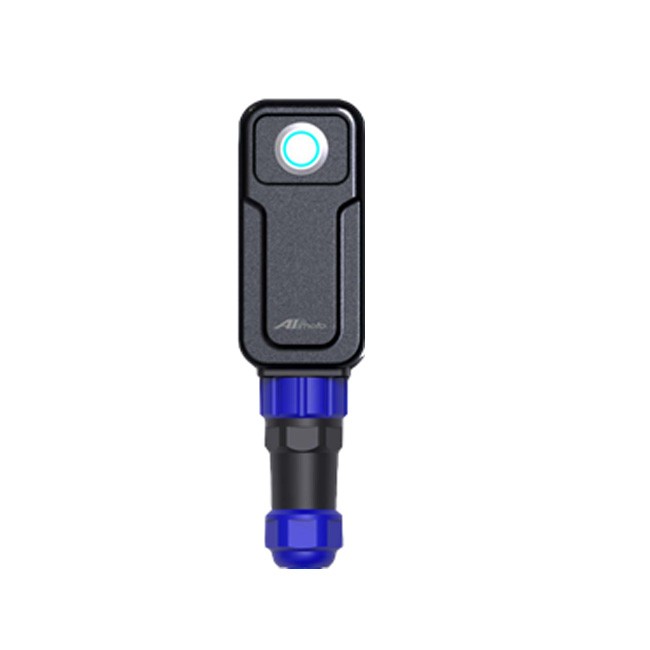

CPX-Z1-X0A3 是一款工业级本安型无线边缘采集终端，专为矿山、化工等危险环境下的设备状态采集设计。终端支持标准 802.15.4/ZigBee 通信协议，具备灵活的星型与 Mesh 网络组网能力，可与 CPX 系列网关配套使用，实现多源数据无线汇聚。设备内置高容量电池，支持长周期免维护运行，具备良好的环境适应性与防爆能力，并提供三色 LED 状态指示，方便现场部署与故障排查。
二、硬件参数
| 项目 | 参数 |
|------|------|
| 通信协议 | IEEE 802.15.4 / ZigBee |
| 支持组网 | 星型 / Mesh |
| 可配网关 | CPX-52-X0A1、CPX-52LN-X0A3
| 接口类型 | 1 路 RS485 接口(
| 电池容量 | 8000 mAh(内置) |
| 防护等级 | IP67 |
| LED 指示灯 | 三色状态指示(运行 / 故障 / 通信) |
| 工作温度范围 | -20 ℃ ~ +60 ℃(可扩展) |
| 尺寸 | 90 × 40 × 40 mm |
| 安装方式 | 磁吸、挂装、螺丝固定 |
三、技术特征
1. **无线边缘采集**：支持 ZigBee 网络协议，适用于复杂环境下的分布式部署;
2. **RS485传感器直连**：内置1路标准RS485接口，兼容矿用传感器采集需求;
3. **低功耗长续航**：8000 mAh电池设计，支持长期稳定运行，降低维护频率;
4. **灵活组网架构**：支持星型或Mesh组网，适应不同现场通信拓扑;
5. **多种安装方式**：可根据现场实际环境选择磁吸、挂装或螺丝固定方式;
6. **状态可视化管理**：三色LED状态灯实时显示工作、通信及异常状态;
7. **高等级防护防爆**：通过矿用本安防爆认证，防护等级达到 IP67.适配粉尘、潮湿环境;
8. **高度集成，体积小巧**：适用于井下空间受限区域的快速部署。
四、典型应用场景
- 多点部署下的数据汇聚与无线传输节点布设
- 原有有线系统改造，转无线接入以降低施工成本
- 搭配CPX-52-X0A3系列，构建 ZigBee 无线采集网络系统
五、认定标准与适配规范
| 项目 | 标准说明 |
|------|----------|
| 通信兼容性 | 支持 ZigBee / 802.15.4 协议，兼容 CPX-52 / CPX-52MA 网关 |
| 安全认证 | 矿用本安防爆标准 Ex ib I Mb |
| 电气标准 | 内置大容量电池，适应长时间供电需求 |
| 防护性能 | 防尘防水等级 IP67.适用于严苛工业现场 |
| 安装规范 | 提供磁吸、挂装、螺丝三种固定方式，适应不同安装结构 |
| 传感器接入 | 支持 RS485 协议标准，兼容多种矿用传感器型号 |
