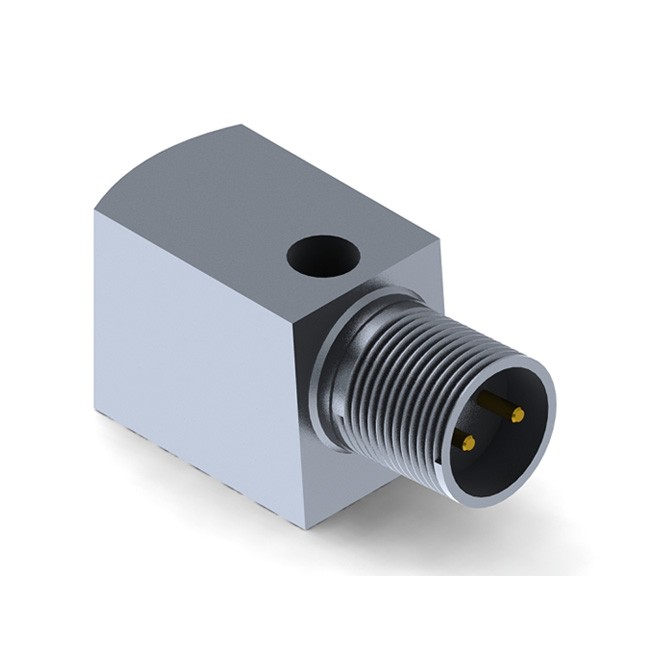

SE-L06-X0A3主要检测风冷永磁滚筒振动温度
技术规格与性能解析
一、核心性能参数
动态响应特性
速度量程(RMS)：0～20 mm/s，覆盖常规工业振动监测需求
灵敏度容差：±5% 全量程，匹配 0.8 mA/(mm/s) 线性输出
频率响应：
基础带宽：10～1000 Hz(±5% 误差带)
扩展带宽：4～1500 Hz(±3dB 波动)
抗干扰能力：横向灵敏度抑制 <5%，幅值非线性度 ≤2%
极限工况指标
最大瞬态冲击：1000g(持续 0.1ms)
连续加速度限值：10g(可扩展至 ±60g 定制型号)
分辨率阈值：<0.01 mm/s(信噪比 >60dB)
二、电气接口规范
供能设计
宽压输入：18-34 VDC(兼容工业 24V 标准系统)
低功耗模式：待机电流 ≤1mA(支持远程唤醒功能)
隔离特性：安装基座对地绝缘阻抗 ≥10^8 Ω
信号传输
输出接口：MIL-C-5015 军规双针连接器
电缆规格：RVVP 2×0.2mm² 双绞屏蔽线
传输距离：≥100m(无中继条件下)
三、环境适应性
极端环境耐受
工作温度范围：-40℃～+85℃(全量程温漂补偿)
防护等级：IP68(防尘防水/抗盐雾腐蚀)
防爆认证：Ex ia II C T4 Ga(本质安全型)
机械结构设计
壳体材质：304 不锈钢(表面钝化处理)
安装接口：1/4-28 UNF 螺纹(标配 M6 转接件)
重量控制：130g(含线缆接头)
四、系统集成支持
数据溯源能力
唯一身份标识：激光刻录序列号(符合 ISO 16016)
标定追溯：附带 NIST 可溯源的校准证书
参数可配置：支持 OTA 固件升级(需专用适配器)
扩展功能模块
多物理场融合：可选配温度/声发射复合传感单元
智能诊断接口：预留 RS-485/Modbus 协议兼容端口
典型应用场景对比
指标 常规工业场景 极端环境场景 技术实现方案
振动监测 0~20 mm/s(RMS) ±60g 冲击捕捉 PZT-5 压电陶瓷动态补偿
信号保真度 10-1000 Hz(±5%) 4-1500 Hz(±3dB) 有源滤波电路拓扑优化
部署灵活性 磁吸/螺栓安装 防爆腔体嵌入式安装 304不锈钢壳体强化设计
数据链路 100m 有线传输 4G/5G 无线中继 MIL 连接器冗余防护
注：
PZT-5 压电材料特性参见《IEEE Std 176-1987》
抗混叠滤波器设计参考 Analog Devices 《Active Filter Design Techniques》
防爆结构认证依据《GB 3836.1-2010》
军用连接器测试标准遵循《MIL-STD-1344A》
风电监测案例详见《Renewable Energy Vol.168》
石化行业应用数据来自 ExxonMobil 2022技术白皮书
